Tugas Penginderaan Jarak Jauh (INDERAJA)

1.      Jenis – jenis foto udara beserta gambarnya

Jawab:

Foto udara merupakan gambar suatu daerah yang diambil dari atas udara, dan untuk melihat kenampakan hasil foto udara tersebut secara tiga dimensi maka digunakan alat yang namanya streoskop.

Pengamatan foto udara dapat dilakukan dengan pengamatan streoskopik, yaitu menggunkan dua tampalan foto udara dengan pengamatan streoskop yang diutarakan oleh ligterink dan juga harus memenuhi persyaratan dalam penyetelan.

Pengamatan streoskop adalah pengamatan atas tampalan dua foto udara dengan menggunakan alat streoskop sehingga muncul gambaran tiga dimensi atas daerah yang diamati. Gambaran tiga dimensi ini memungkinkan untuk membuat peta garis tinggi, mengukur beda tinggi, dan mengukur lereng berdasarkan tampalan foto tersebut. Secara garis besar dikenal empat jenis streoskop, yaitu :

1.      Streoskop saku

2.      streoskop penyiuman

3.      zoom transfersrop

4.      streoskop cermin.

Fotogrametri adalah suatu seni, pengetahuan dan teknologi untuk memperoleh data dan informasi tentang suatu obyek serta keadaan di sekitarnya melalui suatu proses pencatatan, pengukuran dan interpretasi bayangan fotografis (hasil pemotretan). Bedasarkan definisi tersebut, maka pekerjaan fotogrametri dapat dibagi menjadi dua, yaitu:

a) Metric fotogrametri

suatu pengukuran yang sangat teliti dengan hitungan-hitungannya untuk menentukan ukuran dan bentuk suatu objek.

b) Intrepretasi fotogrametri

kegiatan-kegiatan pengenalan dan identifikasi suatu objek.

Gambar foto udara adalah sebagai berikut:

Foto Udara Kota Banda Aceh Skala 1:2.000

Foto Udara Jakarta

Foto Udara Kelurahan Koang Jaya

Foto Udara Tugu Malang

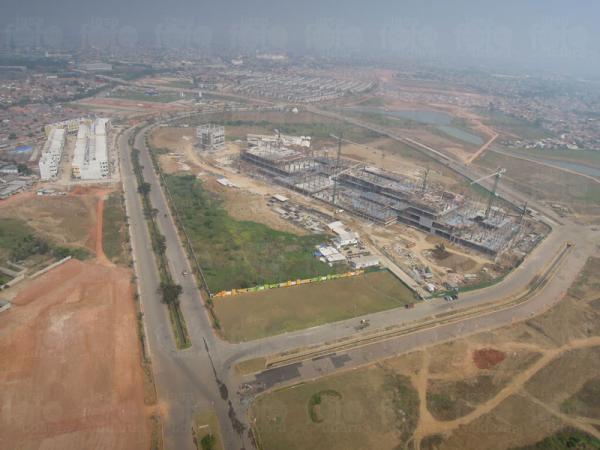

Berikut hasil dokumentasi jasa pemotretan dari udara proyek konstruksi dengan menggunakan Hi-cam adalah sebagai berikut:





2. Jenis – jenis Citra

    Jawab:

1. Citra Foto

Citra foto adalah  gambaran suatu objek yang dibuat dari pesawat  udara, dengan  menggunakan kamera  udara  sebagai  alat pemotret. Hasilnya dikenal dengan  istilah foto udara. Citra foto dapat dibedakan menurut beberapa aspek, antara  lain sebagai berikut.

a.   Berdasarkan Spektrum Elektromagnetik yang Digunakan

Berdasarkan spektrum  elektromagnetik yang digunakan,  citra foto dapat dibedakan  menjadi 3, yaitu:

1)  Foto Ultraviolet

Foto Ultraviolet adalah  foto yang dibuat dengan  menggunakan spektrum ultraviolet dekat dengan  panjang  gelombang  0,29 mikrometer. Cirinya adalah mudah untuk mengenali  beberapa objek karena  perbedaan warna yang sangat kontras. Kelemahan  dari citra foto ini adalah tidak banyak informasi yang dapat disadap.  Foto  ini sangat  baik untuk  mendeteksi  tumpahan minyak  di laut, membedakan atap  logam yang tidak dicat, jaringan jalan aspal, batuan  kapur, juga untuk mengetahui, mendeteksi,  dan memantau sumber  daya air.

2)  Foto Ortokromatik

Foto Ortokromatik adalah foto yang dibuat dengan menggunakan spektrum tampak dari saluran biru hingga sebagian hijau (0,4 – 0,56 mikrometer). Cirinya banyak  objek yang bisa tampak  jelas. Foto  ini bermanfaat untuk studi pantai karena filmnya peka terhadap objek di bawah permukaan air hingga kedalaman kurang lebih 20  meter.

3)  Foto Pankromatrik

Foto pankromatrik adalah foto yang menggunakan seluruh spektrum tampak mata mulai dari warna merah hingga ungu. Kepekaan film hampir sama dengan kepekaan mata  manusia.  Pada  umumnya  digunakan  film sebagai  negatif dan kertas  sebagai  positifnya.  Wujudnya seperti  pada  foto,  tetapi  bersifat tembus cahaya.  Foto pankromatik dibedakan menjadi 2 yaitu pankromatik hitam putih dan foto infra merah.

a)    Foto Pankromatrik Hitam Putih

1. rona  pada  objek  serupa  dengan  warna  pada  objek  aslinya,  karena kepekaan film sama dengan   kepekaan mata  manusia,
2. resolusi spasialnya  halus,
3. stabilitas dimensional  tinggi, dan
4. foto pankromatrik hitam putih telah lama dikembangkan sehingga  orang telah terbiasa menggunakannya.

Foto Pankromatrik digunakan dalam berbagai bidang, sebagai berikut.

1. Di bidang pertanian, untuk pengenalan dan klasifikasi jenis tanaman, evaluasi kondisi tanaman, dan perkiraan  jumlah produksi tanaman,
2. Di bidang  kehutanan, digunakan  untuk  identifikasi  jenis  pohon, perkiraan  volume kayu, dan perkembangan luas hutan,
3.  Di bidang sumber  daya air, digunakan  untuk mendeteksi  pencemaran air, evaluasi kerusakan akibat banjir, agihan air tanah,  dan air permukaan,
4. Di bidang perencanaan kota dan wilayah, digunakan untuk penafsiran jumlah dan agihan penduduk,  studi lalu lintas, studi kualitas perumahan, penentuan jalur transportasi, dan pemilihan  letak berbagai  bangunan penting,
5. Penelitian  ekologi hewan  liar, berguna  untuk mendeteksi  habitat  dan untuk pencacahan jumlah populasinya, dan
6.  Evaluasi dampak  lingkungan.

b)    Foto Infra Merah

Foto infra merah adalah foto yang dibuat dengan menggunakan spektrum  infra  merah  dekat,  dengan   panjang  gelombang   0,9  – 1,2 mikrometer, yang dibuat secara  khusus yang terletak pada  saluran merah dan  sebagian  saluran  hijau. Cirinya dapat  mencapai bagian  dalam  daun, sehingga  rona  pada  foto infra merah  daun  tidak ditentukan  berdasarkan warna tetapi  oleh sifat jaringannya.

Perbedaan antara foto infra merah dengan film pankromatik hitam putih terletak pada kepekaannya.
Foto infra merah mempunyai  beberapa keunggulan,  antara  lain:

1. Mempunyai  sifat pantulan  khusus bagi vegetasi,
2. Daya tembusnya  yang besar terhadap kabut tipis, dan
3. Daya serap yang besar terhadap air.

Kelemahan  foto infra merah antara lain:

1. Adanya  efek bayangan  gelap  karena  saluran  infra merah  dekat  tidak peka terhadap sinar baur dan sinar yang dipolarisasikan,
2. Sifat tembusnya  kecil terhadap air, dan
3. Kecepatan yang rendah  dalam pemotretan.

Infra merah  berwarna  mempunyai  keunggulan  pada  warnanya  yang tidak serupa  dengan  warna aslinya. Dengan  warna semu itu banyak objek pada  foto ini menjadi mudah  dikenali.

Foto  inframerah  berwarna  banyak  digunakan  dalam bidang:

1. Kemiliteran,  untuk mengetahui kondisi suatu hutan,  karena tanaman tidak  akan  terpantulkan melainkan objek yang ada disekitarnya;
2. Bidang  pertanian dan  kehutanan, yaitu untuk mendeteksi atau membedakan tanaman yang sehat dan tanaman yang terserang  penyakit;

 b.  Berdasarkan  Arah Sumbu Kamera ke  Permukaan Bumi

Berdasarkan arah  sumbu  kamera  ke permukaan bumi,  citra  foto  dapat dibedakan  menjadi 2, yaitu foto vertikal (tegak) dan foto condong  (miring).

1.  Foto  vertikal atau  foto  tegak  (orto  photograph), yaitu foto  yang  dibuat dengan  sumbu kamera  tegak lurus terhadap permukaan bumi.
2. Foto  condong  atau  miring  (oblique photograph), yaitu foto yang dibuat dengan sumbu kamera menyudut terhadap garis tegak lurus ke permukaan bumi.  Sudut  ini umumnya  sebesar  10 derajat atau  lebih besar,  tetapi  bila sudut condongnya masih berkisar antara  1 – 4 derajat, foto yang dihasilkan masih digolongkan  sebagai foto vertikal.

Foto condong dibedakan menjadi menjadi dua, sebagai berikut.

1. Foto  agak  condong   (low oblique photograph), yaitu apabila pada foto tampak  cakrawalanya.
2.  Foto sangat condong (high oblique photograph), yaitu apabila cakrawala tidak tergambar pada  foto.

c.    Berdasarkan Jenis Kamera yang Digunakan

Berdasarkan jenis kamera  yang  digunakan,  citra  foto  dapat  dibedakan menjadi 2, yaitu foto tunggal dan foto jamak.

1. Foto tunggal, yaitu foto yang dibuat dengan  kamera  tunggal. Tiap daerah liputan foto hanya  tergambar satu lembar foto.
2. Foto  jamak,  yaitu beberapa foto  yang  dibuat  pada  saat  yang  sama  dan menggambarkan daerah  liputan yang sama.

d.  Berdasarkan Warna yang Digunakan

Berdasarkan warna yang digunakan, citra foto dibedakan menjadi dua, yaitu foto berwarna  semu dan foto berwarna  asli.

1.  Foto  berwarna  semu  (false  color)  atau  foto  infra merah  berwarna.  Pada foto ini warna objek tidak sama dengan  warna foto. Misal, pada foto suatu vegetasi berwarna  merah  sedangkan  warna aslinya adalah hijau.
2. Foto warna asli (true color), yaitu foto pankromatik berwarna.  Dalam foto berwarna  asli lebih mudah  penggunaannya karena  foto  yang  tergambar mirip dengan  objek aslinya.

e.   Berdasarkan Wahana yang Digunakan

Berdasarkan wahana  yang digunakan,  citra foto dapat  dibagi menjadi foto udara dan foto satelit.

1.  Foto udara,  yaitu foto yang dibuat dari pesawat/balon udara.
2.  Foto satelit atau foto orbital, yaitu foto yang dibuat dari satelit.

2.  Citra Nonfoto

Citra nonfoto  adalah gambaran suatu objek yang diambil dari satelit dengan menggunakan sensor.  Hasilnya dikenal dengan  istilah foto satelit.

Citra nonfoto  dapat  dibedakan  sebagai berikut.

a.  Berdasarkan Spektrum Elektromagnetik

Berdasarkan spektrum  elektromagnetik  yang  digunakan,  citra  nonfoto dibedakan  menjadi 2 sebagai  berikut.

1. Citra  infra merah  termal,  yaitu citra yang  dibuat dengan  spektrum  infra merah  ther mal.  Pengindraan  pada  spektrum  ini berdasarkan  pada perbedaan suhu objek dan daya pancarnya pada  citra, tercermin  dengan adanya  perbedaan rona  atau warnanya.
2. Citra  radar  dan  citra  gelombang  mikro,  yaitu citra  yang  dibuat  dengan spektrum  gelombang  mikro.  Citra  radar  merupakan hasil pengindraan dengan  sistem aktif yaitu dengan  sumber tenaga  buatan.  Citra gelombang mikro dihasilkan dengan  sistem pasif yaitu dengan  menggunakan sumber tenaga  alamiah.

 b.  Berdasarkan Sensor yang Digunakan

Berdasarkan sensor  yang digunakan,  citra nonfoto  dibedakan  menjadi 2, sebagai  berikut.

1. Citra tunggal, yaitu citra yang dibuat dengan  sensor tunggal.
2. Citra multispektral,  yaitu citra yang dibuat dengan  sensor  jamak.

 c.    Berdasarkan Wahana yang Digunakan

Berdasarkan wahana  yang digunakan,  citra nonfoto  dibedakan  menjadi 2, sebagai  berikut.

1. Citra dirgantara  (Airborne image), yaitu citra yang dibuat dengan  wahana yang beroperasi  di udara (dirgantara).

Contoh: citra infra merah thermal, citra radar, dan citra MSS.

2. Citra  satelit  (Satellite/Spaceborne Image),  yaitu citra  yang  dibuat  dari antariksa  atau angkasa  luar. Citra ini dibedakan  menurut  penggunaannya, sebagai  berikut.

Benda yang tergambar pada citra dapat dikenali berdasarkan ciri yang terekam oleh sensor, yaitu sebagai berikut.

1. Ciri spasial, adalah ciri yang berkaitan dengan ruang, yang meliputi bentuk, ukuran, tekstur, pola, situs, bayangan, dan asosiasi.
2. Ciri spektral, adalah ciri yang dihasilkan oleh tenaga elektromagnetik dengan benda yang dinyatakan dengan rona dan warna. Rona adalah tingkat kehitaman atau keabuan suatu gambar objek pada citra. Benda yang banyak memantulkan atau memancarkan tenaga, maka rona pada citra berwarna asli tampak cerah.
3. Ciri temporal, adalah ciri yang terkait dengan umur dan waktu benda pada saat perekaman, misalnya rekaman sungai musim hujan tampak cerah, sedang pada musim kemarau tampak gelap.

a)      Citra Satelit untuk pengindraan planet. Contoh Citra Satelit Viking (AS), Citra Satelit Venera  (Rusia).

b)      Citra Satelit untuk pengindraan cuaca.  Contoh  NOAA (AS) dan Citra Meteor  (Rusia).

c)      Citra  Satelit  untuk  pengindraan sumber  daya  bumi.  Contoh   Citra Landsat  (AS), Citra Soyuz (Rusia), dan Citra SPOT  (Perancis).

d)     Citra  Satelit  untuk  pengindraan laut.  Contoh  Citra  Seasat  (AS) dan Citra  MOS (Jepang).

Perbedaan citra foto dan citra nonfoto

Variabel pembeda/jenis citra	Citra foto	Citra nonfoto
Sensor	Kamera	Nonkamera, berdasarkan penyiaman (scanning). Kamera  yang detektornya bukan film
Detektor	Film	Pita magnetik, termistor, foto konduktif, foto voltaik, dan sebagainya
Proses perekaman	Fotografi/ kimiawi	Elektronik
Mekanisme perekaman	Serentak	Parsial
Spektrum elektromagnetik	Spektrum tampak	Spektra  tampak  dan  perluasannya, termal dan gelombang  mikro

Benda  yang  tergambar pada  citra  dapat  dikenali berdasarkan ciri yang terekam  oleh sensor,  yaitu sebagai berikut.

1. Ciri spasial, adalah ciri yang berkaitan dengan ruang, yang meliputi bentuk, ukuran,  tekstur,  pola, situs, bayangan, dan asosiasi.
2.  Ciri spektral, adalah ciri yang dihasilkan oleh tenaga elektromagnetik dengan benda yang dinyatakan dengan rona dan warna. Rona adalah tingkat kehitaman  atau keabuan suatu gambar objek pada citra. Benda yang banyak memantulkan atau memancarkan tenaga,  maka rona pada  citra berwarna asli tampak  cerah.
3. Ciri temporal, adalah ciri yang terkait dengan  umur dan waktu benda pada saat  perekaman, misalnya  rekaman  sungai  musim  hujan  tampak  cerah, sedang  pada  musim kemarau  tampak  gelap.

Citra Foto

adalah gambaran suatu gejala di permukaan bumi sebagai hasil pemotretan/perekaman menggunakan kamera.

Cita foto dibedakan atas dasar spektrum elektromagnetik yang digunakan, posisi sumbu kamera, sudut lipatan kamera, jenis kamera, warna yang digunakan, dan sistem wahananya.

1. Citra foto berdasarkan warna yang digunakan

a. Citra Foto Warna Asli

b. Citra Foto Warna Semu

2. Citra foto berdasarkan posisi sumbu kamera

a. Citra Foto Vertikal, yaitu citra foto yang dibuat dengan posisi sumbu tegak lurus terhadap permukaan bumi

b. Citra Foto Condong, yaitu citra foto yang dibuat dengan posisi sumbu kamera miring, dengan sudut kemiringan kamera lebih dari 10⁰. Adadua jenis foto condong yaitu :

- Citra foto agak condong, yaitu jika cakrawala tidak tergambar pada foto

- Citra foto sangat condong, yaitu jika cakrawala tergambar pada foto.

3. Citra foto berdasarkan sudut lipatan kamera

Jenis kamera	Sudut Liputan	Jenis Foto
Sudut kecil (narrow angle)	< 600	Sudut kecil
Sudut normal (normal angle)	600 – 750	Sudut normal/sudut standar
Sudut lebar (wide angle)	750 – 1000	Sudut lebar
Sudut sangat lebar (super-wide angle)	> 1000	Sudut sangat lebar

4. Citra foto berdasarkan jenis kamera yang digunakan

a. Citra foto tunggal, citra foto yang dibuat dengan kamera tunggal

b. Citra foto jamak, citra foto yang dibuat pada saat yang sama dan menggambarkan obyek liputan yang sama. Foto jamak dapat dibuat dengan 3 cara :

• Multikamera, menggunakan beberapa kamera yang diarahkan secara bersamaan ke satu obyek.
• Multilensa, menggunakan satu kamera yang memiliki banyak lensa
• Kamera tunggal berlensa tunggal dengan pengurai warna

5. Citra foto berdasarkan sistem wahananya

a. Citra Foto Udara, yaitu citra foto yang dibuat dengan menggunakan wahan yang bergerak di udara misalnya pesawat terbang, helikopter dll

b. Citra Foto Satelit, yaitu citra foto yang dibuat dengan menggunakan wahana satelit yang bergerak di luar angkasa.

6. Citra foto berdasarkan Spektrum Elektromagnetik yang digunakan

a. Citra Foto Ultraviolet, yaitu citra foto yang dibuat dengan menggunakan spektrum Ultraviolet

b. Citra Foto Otokromatik, yaitu citra foto yang dibuat dengan menggunakan spektrum tampak dari warna biru hingga sebagian warna hijau

c. Citra Foto Pankromatik, yaitu cira foto yang dibuat dengan menggunakan seluruh spektrum tampak

d. Citra Foto Inframerah Asli, yaitu citra foto yang dibuat dengan menggunakan spektrum infamerah

e. Citra Foto Inframerah Modifikasi, yaitu citra foto yang dibuat dengan menggunakan spektrum inframerah dan sebagian spektrum tampak dari warna merah dan sebagian hijau.

Jenis-Jenis Citra Penginderaan Jauh

Menurut hornby (sutanto,1994:6) citra merupakan gambaran yang terekam oleh kamera atau sensor lainya,Benda yang terekam pada citra dapat dikenali berdasarkan ciri yang terekam oleh sensor. tiga ciri yang terekam sesnsor adalah ciri spasial, ciri temporal, dan ciri spektral

ciri spasial, adalah ciri yang berkaitan dengan ruang, meliputi : bentuk, ukuran, bayangan, pola, tektur, situs, dan asosiasi

ciri temporal, adalah ciri yang terkait dengan umur benda atau waktu saat perekaman.

ciri spektral, adalah ciri yang dihasilkan oleh tenaga elektromagnetik dengan benda, yang dinyatakan dengan rona dan warna.

citra dapat dibedakan atas citra foto atau foto udara dan citra non foto. perbedaan antara citra foto dan citra non foto dapat dijelaskan sebagai berikut:

variabel pembeda	citra foto	citra non foto
sensor	Kamera	non kamera
detektor	Film	kamera yang detektornya bukan film, pita magnetik termistor, foto konduktif
proses perekaman	fotografi/kimiawi	elektronik
mekanisme perekaman	Serentak	parsial
spektrum elektromagnetik	spektrum tampak dan perluasannya	spektra tampak dan perluasannya, termal, dan gelombang mikro.
